Werkstoffe für elektrische Maschinen auf dem Prüfstand
Dieser Prüfstand dient der Vermessung von weichmagnetischen Materialien in Form einer Ringprobe. Es können sowohl Ferrite, Vollmaterial, Elektroblech als auch weichmagnetische Pulververbundwerkstoffe (SMC) vermessen werden. Der Prüfstand ermöglich die thermische und magnetische Konditionierung der Ringprobe und die automatische Vermessung der Neukurve, Hysteresekurve und der Eisenverluste.

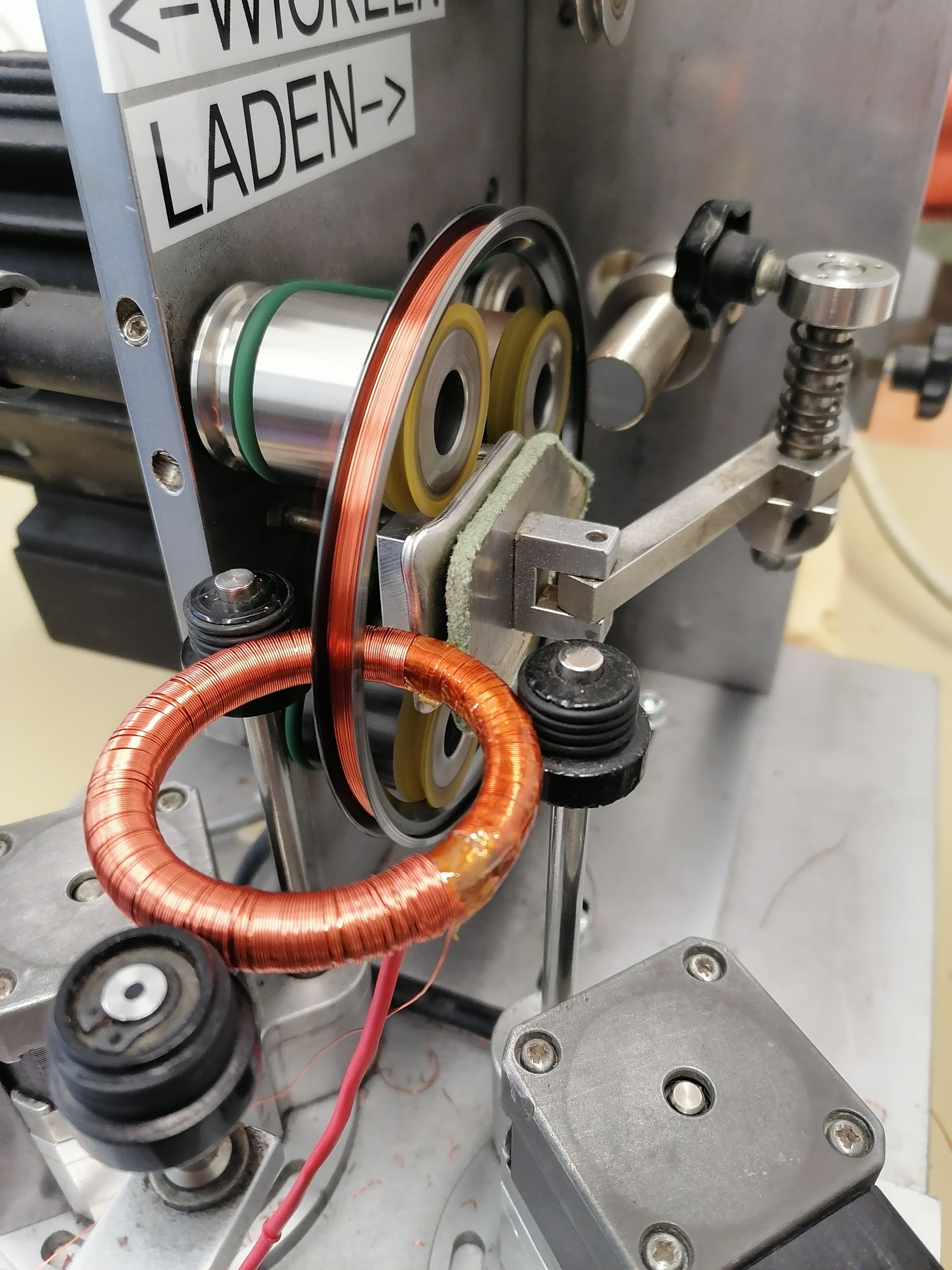

Der Probendurchmesser kann zwischen 20 mm und 180 mm betragen. Der Prüfstand besitzt einen Berühr- und Fremdkörperschutz mit der Schutzart IP2X. Die Messsteuerung und Datenerfassung findet auf der performanten dSPACE MicroLabBox statt. Diese ermöglicht eine flexible Erweiterung des Materialprüfstands. Zur vereinfachten Vorbereitung der Materialproben ist unter anderem eine automatische Wickelmaschine zur Herstellung von Mess- und Erregerwicklung vorhanden.
